Para I2C te bastan 2 canales, uno para SCL (reloj) y otro para SDA (datos), y con eso ya ves si los pulsos de arranque y detención están donde corresponde. SPI usa reloj, datos de entrada, datos de salida y selección de chip, así que para verlo completo conviene un equipo de 4 canales, aunque con 2 igual puedes revisar reloj y una línea de datos por separado.
Es la frecuencia máxima en la que el equipo todavía mide la señal con precisión, definida en el punto de menos 3 dB, no en una caída de amplitud del 3%. En ese punto la señal queda en 0,707 de su valor real, es decir que ya perdió cerca de un 30% de su amplitud. Si mides justo en el límite del ancho de banda, la ves más chica y deformada de lo que es. Por eso la regla práctica es elegir un equipo con un ancho de banda de 3 a 5 veces la frecuencia más alta que vas a medir: en el límite la medición ya viene atenuada, y con ese margen te aseguras de verla fiel.
Para revisiones rápidas y mediciones en terreno, sí. Pero un equipo de banco suele tener más memoria de adquisición, pantalla más grande y mejor resolución vertical, lo que se nota cuando necesitas capturar un evento esporádico o comparar varias señales a la vez durante una sesión larga de depuración. Si tu trabajo es principalmente de escritorio, el de banco rinde más.
Es un atenuador conmutable en la punta de la sonda. En x1 entrega la señal completa, útil para amplitudes bajas, pero carga más el circuito que estás midiendo y reduce el ancho de banda efectivo. En x10 atenúa la señal 10 veces, así que necesitas más amplitud de entrada, pero baja la carga sobre el circuito y te deja usar todo el ancho de banda del equipo.
Es un instrumento real y funcional, no una maqueta: mide con un canal, hasta 200 kHz de ancho de banda y 1 MSa/s de muestreo, suficiente para audio, señales de baja frecuencia y para entender cómo se comporta un circuito analógico simple. Para depurar comunicación digital rápida o señales de radiofrecuencia se queda corto, y ahí conviene un equipo digital de mayor ancho de banda.
Ambos comparten un ancho de banda similar de 200 kHz, así que la diferencia real está en el formato, no en lo que alcanzan a medir. El DSO138 es un kit que armas tú mismo soldando los componentes, pensado para entender cómo funciona un osciloscopio por dentro mientras aprendes electrónica. El DSO152 viene armado de fábrica, con batería propia y pantalla lista para usar, así que si solo quieres medir sin meterte a soldar, es la opción más directa. Si tu objetivo es aprender construyendo, el DSO138 rinde más como proyecto; si necesitas la herramienta funcionando ya, el DSO152 gana.
En modo XY el equipo deja de dibujar voltaje contra tiempo y en cambio grafica una señal contra otra, una en el eje horizontal y otra en el vertical. El resultado son las llamadas figuras de Lissajous, que sirven para comparar la fase y la relación de frecuencia entre dos señales de forma visual, sin hacer el cálculo a mano. Es una función que traen equipos más completos, como el FNIRSI 2C53T, además del modo estándar de voltaje contra tiempo.
Un osciloscopio es un instrumento que dibuja el voltaje de una señal en función del tiempo. A diferencia de un multímetro, que entrega un número, el osciloscopio te muestra la forma completa de la onda: si es cuadrada, senoidal, si tiene ruido montado, si el nivel sube y baja donde debería o si hay un glitch de microsegundos que un número promedio jamás revela. Esa vista en el tiempo es lo que lo vuelve indispensable para depurar circuitos analógicos y digitales. Sus partes básicas son la pantalla donde se dibuja la onda, uno o más canales de entrada donde conectas las sondas, y los controles de escala vertical, escala horizontal y trigger que ajustan qué parte de la señal ves y desde qué punto empieza a dibujarse.

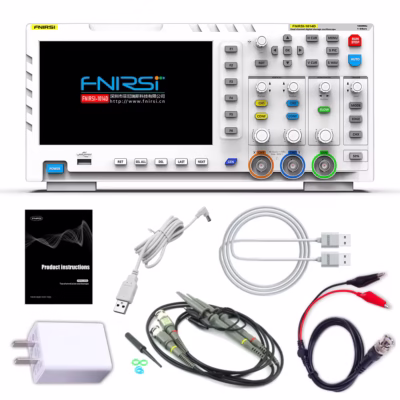

El catálogo va desde equipos de un canal y ancho de banda acotado, como el DSO138, pensado para señales de audio y baja frecuencia, hasta equipos de 4 canales con 200 MHz de ancho de banda y 1 GS/s de muestreo, capaces de capturar buses digitales rápidos y fuentes conmutadas. Entre medio hay equipos portátiles de 1 y 2 canales con pantalla propia, y modelos que suman multímetro y generador de señales en el mismo cuerpo. La regla para elegir es simple: define primero la frecuencia más alta que necesitas ver, y busca un equipo con un ancho de banda de 3 a 5 veces esa frecuencia.
El multímetro sigue siendo la herramienta correcta para medir un voltaje continuo, verificar continuidad o revisar una resistencia: es más rápido, más barato y no necesitas interpretar una pantalla. El osciloscopio entra cuando la pregunta ya no es cuánto sino cómo: cómo se ve el rizado de una fuente, cómo llega una señal PWM al motor, si hay ruido acoplado desde una fuente cercana. En un banco de trabajo completo conviven los dos, y muchos técnicos parten con el multímetro y solo sacan el osciloscopio cuando el multímetro no explica el problema.
Antes de medir, conecta la sonda en x10 si no sabes la amplitud de la señal, y siempre engancha la pinza de tierra de la sonda a la referencia del circuito, nunca a un punto flotante. El trigger es el ajuste que le dice al equipo en qué punto de la señal empezar a dibujar: sin un trigger bien puesto, la imagen se ve corrida o congelada. Para una primera medición, ajusta la escala vertical (volts por división) y la horizontal (tiempo por división) hasta que la onda ocupe la mayor parte de la pantalla sin salirse, y desde ahí recién lee frecuencia, amplitud o ancho de pulso.
